9.3.6增加標題與文字

在圖中可以增加任何文字包括圖標題、座標標題及其他圖上之文字。其指令如表9.4。程式demo_10為利用這些指令建立一個華氏溫度轉換為攝氏之溫度圖，其中利用xlabel()及ylabel()設定其名稱，然後以title()設定其圖名。在本例中，順便應用前節所述，以set()改變兩座標軸之區間。同理，現行軸握把碼由gca取得。圖9.20則為其執行之結果。

表9.4 文字與標題指令

指令名稱	說明	備註
title('string')	圖形名稱之設定
xlabel('string'), ylabel('string'), zlabel('string')	三垂直座標軸之名稱設定
text(x,y,'string'), text(x,y,z,'string')	圖中座標(x,y)處置文字串	可為向量

%Demo_10 Adding titles to a graph
x =32:2:212;               %華氏溫度
y=(x-32)/1.8;              %攝氏溫度
plot(x,y,'r')              %先行繪圖
set(gca,'XTick',0:45:225); %重設目前X軸參數之範圍
set(gca,'YTick',0:25:100); %重設目前Y軸參數之範圍
%重設X軸之內標
set(gca,'XTickLabel',{'0F','45F','90F','135F','180F','225F'})
set(gca,'YTickLabel',{'0C','25C','50C','75C','100C'})
xlabel('華氏溫度')           %X座標名稱
ylabel('攝氏溫度')           %Y座標名稱
title('溫度之轉換圖')        %圖的名稱
grid on

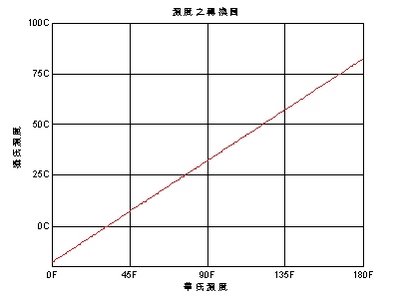

圖9.20 華氏溫度轉換為攝氏之關係圖

繪圖後若要加上其他文字於圖中，則可使用text()指令。這個指令必須先有座標方位，才能將所需之字串置入必要的所在。其格式：

text(x,y,'string')

其中，(x,y)為座標值，而字串string則需為合法之格式，但亦可使用字串列矩陣代之，其中若有部份內容須為數值變數時，則必須利用其轉換函數num2str() 將之轉為字串。有關其轉法及格式可參考手冊或執行help　num2str指令。

字串中若有希臘字母，則必須利用對應之英文名稱進行轉換，通常需在名稱前加倒斜線，兩者間不能有空格。其對應之符號如表9.5。

表9.5 希臘字母及其他符號之對換

符號	希臘字母	符號	希臘字母
\alpha	α	\epsilon	ε
\beta	β	\eta	η
\gamma	γ	\theta	θ
\delta	δ	\lambda	λ
\xi	ξ	\pi	π
\rho	ρ	\sigma	σ
\phi	φ	\omega	ω
\ite^{i\omegat}	eiωt	\le	<=
\leftarrow	ß	\rightarrow	à

%Demo_10 Adding texts to a graph
x = -180:10:180;
y = cos(x*pi/180);
plot(x,y)                     %先行繪圖
set(gca,'XTick',-180:90:180); %重設目前X軸參數之範圍
%重設X軸之內標
set(gca,'XTickLabel',{'-180','-90','0','90','180'})
xlabel('-\pi \leq \Theta \leq \pi') %X座標名稱
ylabel('cos(\Theta)')               %Y座標名稱
title('Plot of cos(\Theta)')        %圖的名稱
text(-90,cos(-pi/2),'\leftarrow cos(-\pi\div4)',...
'HorizontalAlignment','left')

程式demo_10為利用表9.5製作各項標題之情形，執行後如圖9.21。

圖9.21 在圖上加上文字及標題
